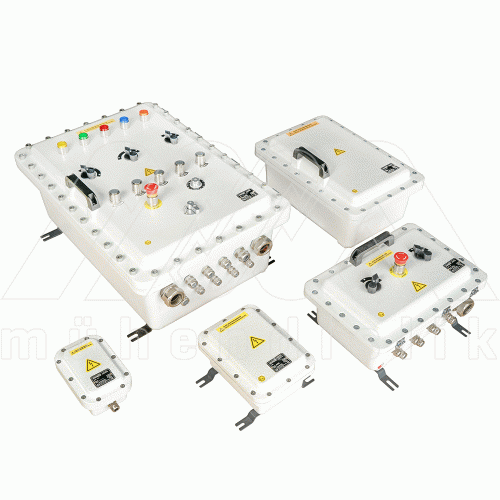

EXPROOF PANO (CORTEM)
Ürün Kodu:EJB-CORTEM
- EJB tip exproof kapaklı panolar aluminyum döküm malzemeden imal edilmektedir.
- EJB tip panoların döküm menteşeleri üzerinde standart olup, duvar montaj ayakları yanında mevcut' tur.

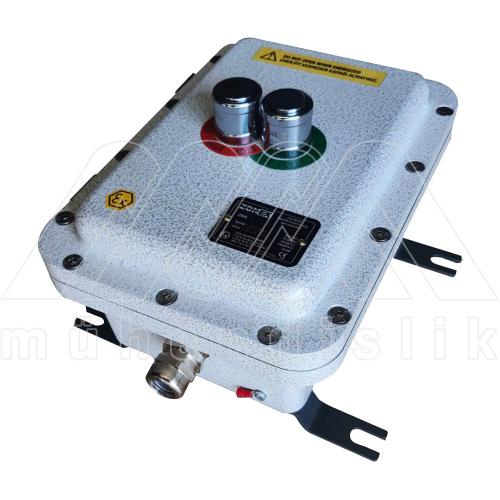

- Montaj plakaları içindedir. İsteğe bağlı kapak üzeri buton, anahtar, lamba, kutu içerisine klemens, klemens rayı, sigorta vb şalt malzemeleri monte edilebilir.
- EJB tip exproof panolar, priz kombinasyon kutusu olarak da verilebilmektedir.
Dosyalar
| Dosya Adı | Dosya Boyutu | İşlemler |
|---|---|---|
| EJB-DATA SHEET | 3881 KB | İndir |
| CESI 00 ATEX 036U-BOŞ KUTU | 178 KB | İndir |
| CESI 01 ATEX 026-KLEMENSLİ KUTULAR | 1310 KB | İndir |
| EJB-IECEx | 272 KB | İndir |
| EJB-EAC Tüm EAC Belgeli Ürünleri Görüntülemek İçin Tıklayın | 269 KB | İndir |
| CESI 01 ATEX 027X-KONTROL, İZLEME VE SİNYALİZASYON ÜNİTELERİ İÇİN | 303 KB | İndir |
| CESI 02 ATEX 073X-SERVİS ARAYÜZÜ ÜNİTESİ KONTROL VE İZLEME FONKSİYONU | 239 KB | İndir |
Açıklama
GAS | II2G Ex d IIB +H2 T.. Gb | IP66/IP67 | Zone 1- Zone 21- Zone 2- Zone 22 | ||
DUST | II2D Ex tb IIIC T.. °C Db | IP66/IP67 | -50°C ÷ +40°C | -20°C ÷ +55°C | |

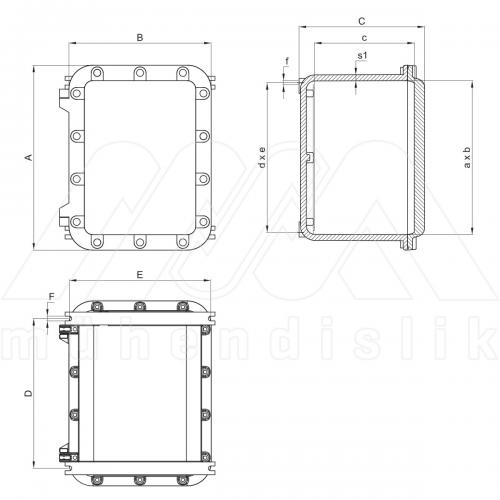

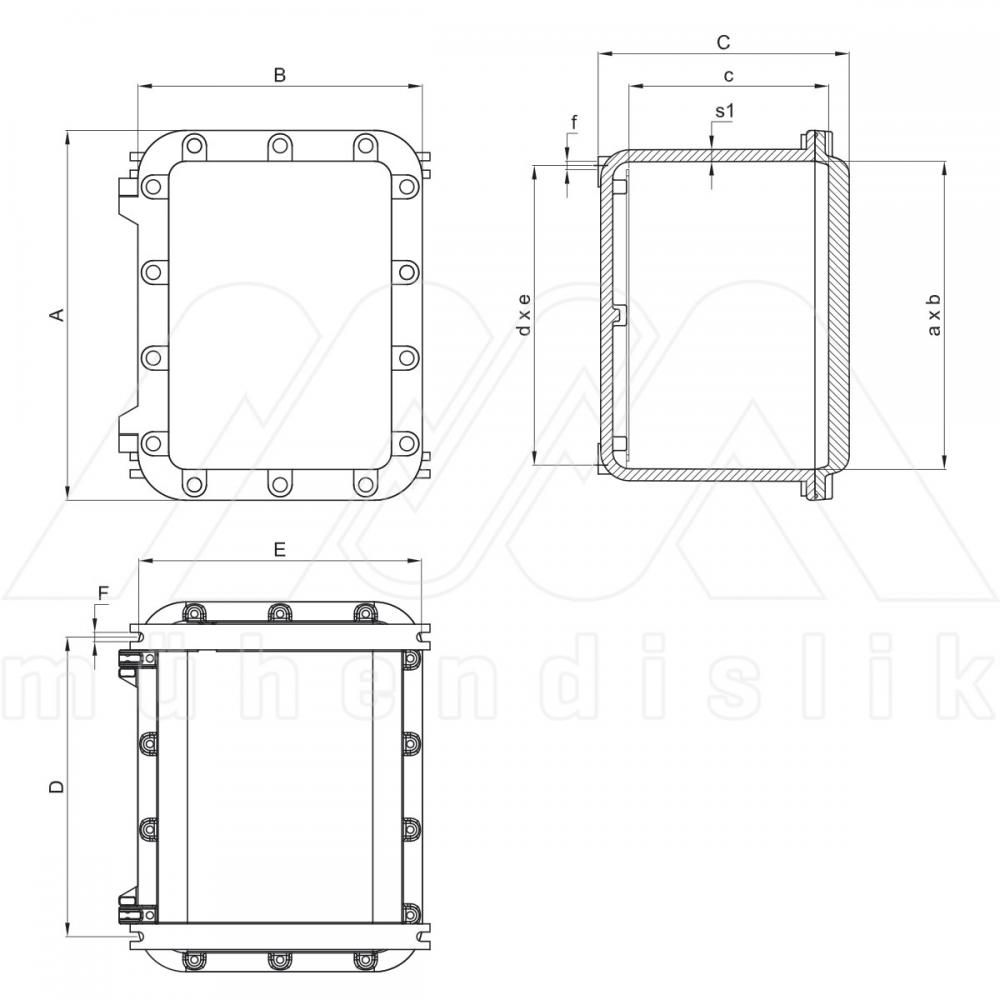

Kod No | A (mm) | B (mm) | C (mm) | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | Ağırlık (Kg) |
|---|---|---|---|---|---|---|---|---|---|

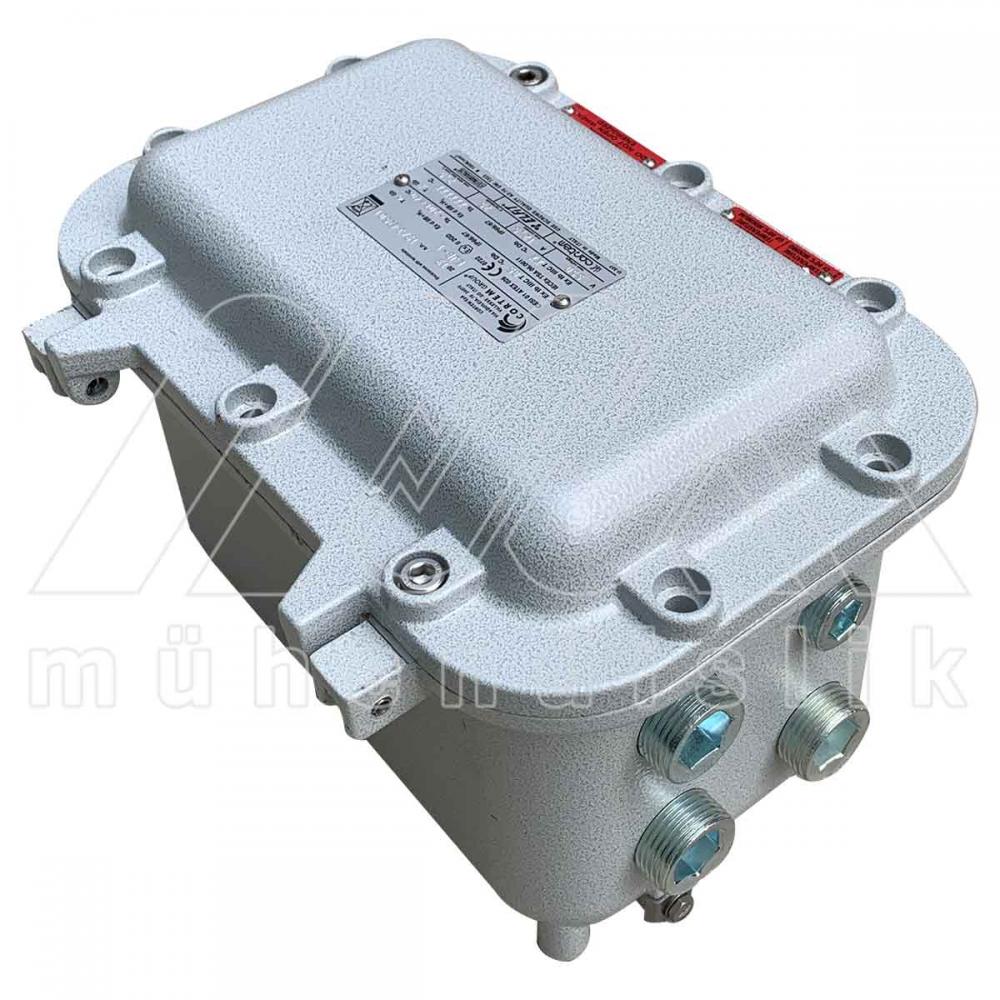

EJB-1A | 304 | 204 | 218 | 240 | 140 | 153 | 230 | 130 | 10,30 |
EJB-3BA | 364 | 284 | 218 | 300 | 220 | 153 | 290 | 210 | 16,40 |

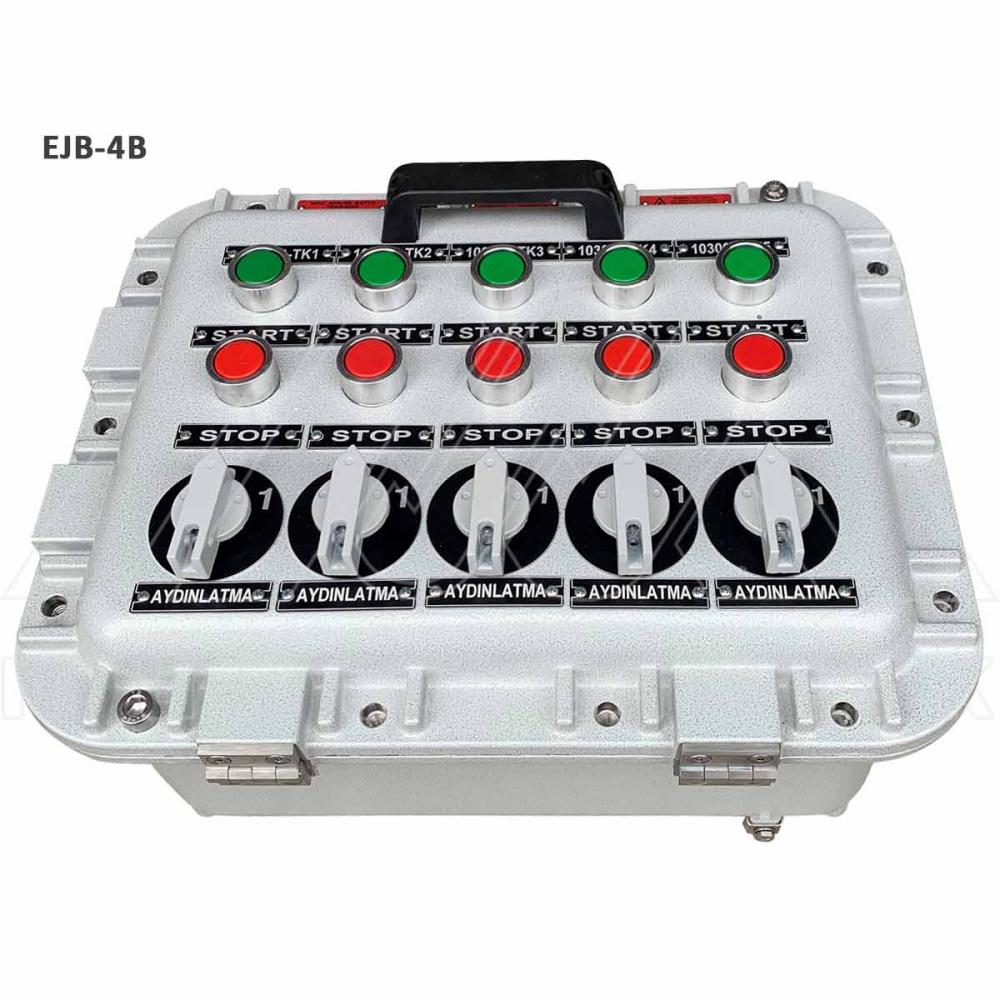

EJB-4B | 432 | 332 | 223 | 360 | 260 | 163 | 350 | 250 | 21,40 |

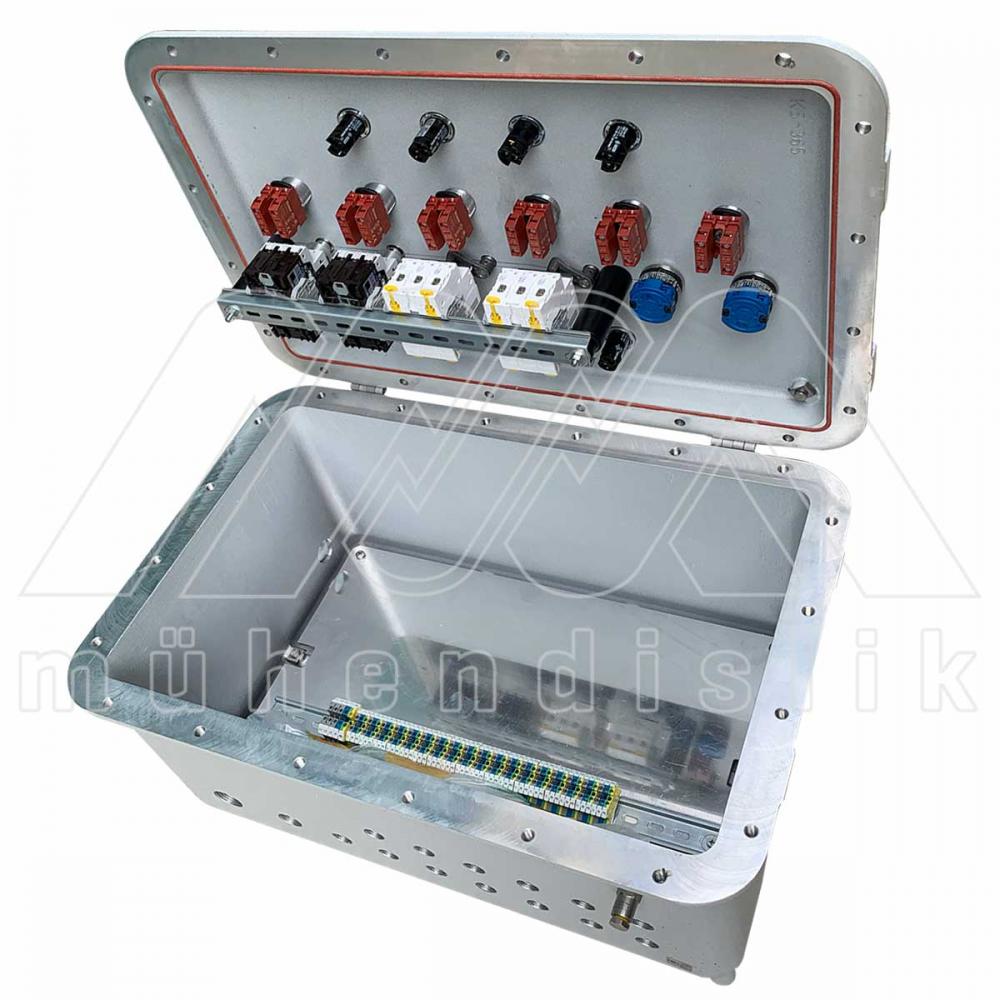

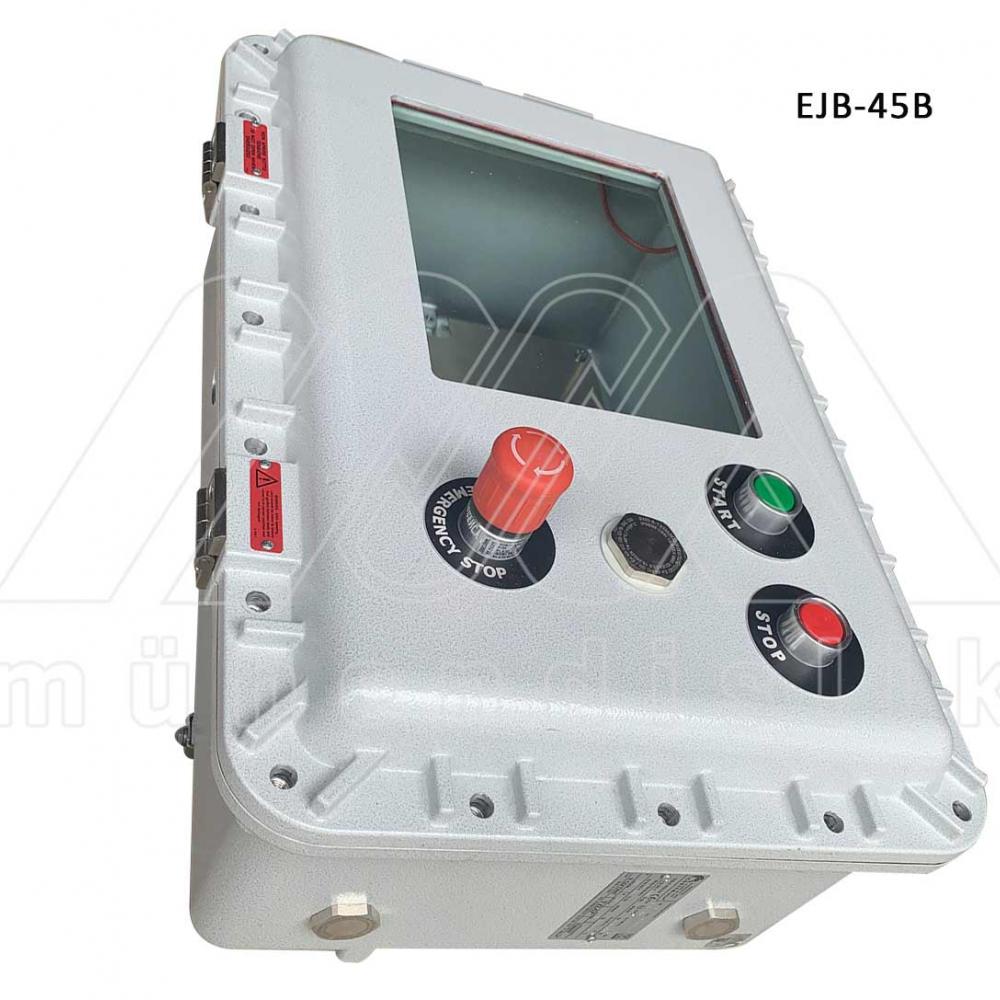

EJB-45B | 567 | 387 | 248 | 490 | 305 | 179 | 360 | 236 | 35,30 |

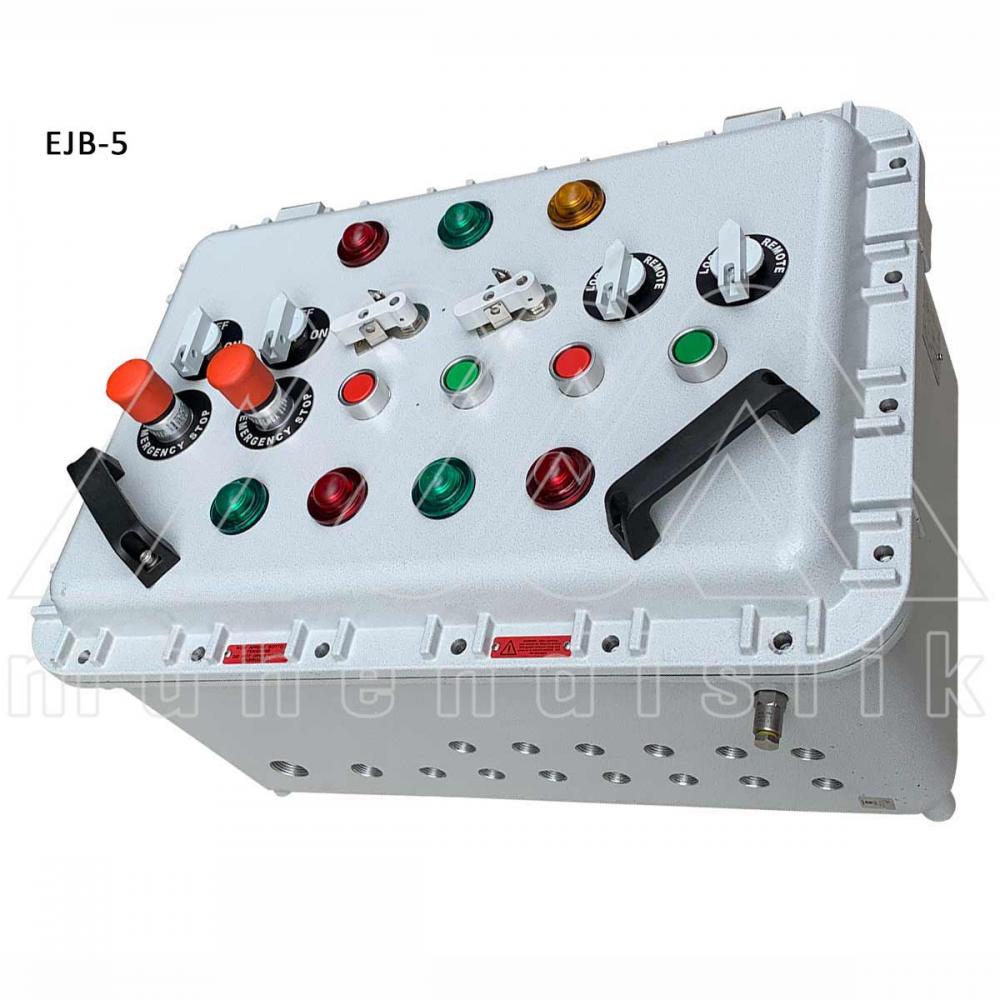

EJB-5 | 632 | 432 | 341 | 560 | 360 | 275 | 350 | 550 | 51,00 |
EJB-5B | 632 | 432 | 271 | 560 | 360 | 205 | 350 | 550 | 43,40 |
EJB-55 | 710 | 510 | 356 | 630 | 430 | 273 | 600 | 400 | 81,30 |
