EXPROOF KOMBİNE PRİZ PANELİ (WAROM)

Ürün Kodu:HRMD91

Exproof priz kombinasyon kutuları, BXT tip exproof özellikli panoların üzerine istenilen adette monte edilen monofaze ve trifaze fiş priz setleri ile yapılmaktadır.
Fiş priz setleri, ihtiyaç duyulan exproof fittings malzemeleriyle panoya monte edilmektedir.
Priz kombinasyon kutularının muhteviyatı kapsamında;
Kapak üzerine W Otomatların ve Kaçak Akım Rölesinin Kontrolünü sağlayan MCB kumanda kolları, butonlar, anahtarlar, sinyal lambaları vb..
Kaçak Akım Koruma Rölesi, Priz Setinin Kontrolü İçin W-Otomat,
W Otomatlar İle Fiş-Priz takımları arasındaki gerekli kablo kablajı yapılmaktadır.

Exproof Priz kombinasyon kutuları, elektrik sistemlerindeki priz bağlantılarını düzenlemek ve güvenliğini sağlamak amacıyla kullanılır. Bu kutular, farklı priz tiplerini bir araya getirerek çeşitli elektrik cihazlarının bağlantılarını organize etmek amacıyla kullanılır.

HRMD91 Serisi Patlama Korumalı Dağıtım Panoları,
HRMD91 Serisi Priz Kombinasyon Kutuları.

Dosyalar

Dosya Adı	Dosya Boyutu	İşlemler
HRMD91_KATALOG	1820 KB	İndir
HRMD91_DATA SHEET	613 KB	İndir
HRMD91_IECEx	519 KB	İndir

Açıklama

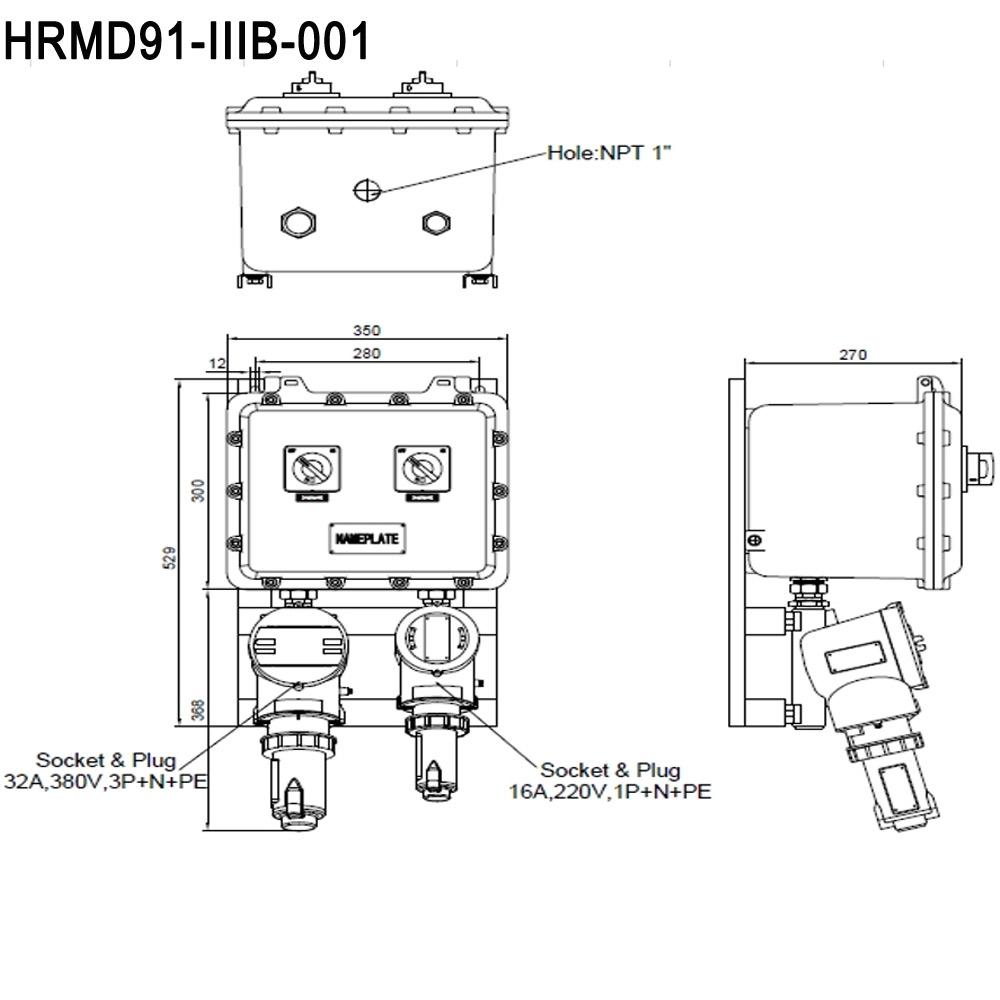

HRMD91-IIIB-001	1 Monofaze-1 Trifaze Fiş-Priz kombinasyon paneli Panel içeriği: Gri renkli(RAL 7040) Alüminyum muhafazaya sahip. 1. Montaj sacı, 2. 1 adet BCZ85-16/220/3P - 16A, 220V, monofaze ex-proof fiş-priz takımı, 3. 1 adet BCZ85-32/380/5P - 32A, 380V, trifaze ex-proof fiş-priz takımı 4. 1 adet ABB,2P/16A,10kA,RCD30mA sigorta 5. 1 adet ABB,4P/32A,10kA,RCD30mA sigorta 6. 2+1 adet 0.2~4mm² Phoenix klemens(16A çıkış için) 7. 4+1 adet 0.2~10mm² Phoenix klemens(32A çıkış için) 8. 4+1 adet 0.5~16mm² Phoenix klemens(Güç girişi için) Ex-etiketi: II 2 G Ex db IIB+H2 T6 Gb II 2 D Ex tb IIIC T80℃ Db IP66 IP 66 koruma sınıfına sahiptir. -60℃~+60℃ aralığında çalışmaktadır. Güç girişi 1" tir.	HRMD91-IVB-002	2 Monofaze-1 Trifaze Fiş-Priz kombinasyon paneli Panel içeriği: Gri renkli(RAL 7040) Alüminyum muhafazaya sahip. 1. Montaj sacı, 2. 2 adet BCZ85-16/220/3P - 16A, 220V, monofaze ex-proof fiş-priz takımı, 3. 1 adet BCZ85-32/380/5P - 32A, 380V, trifaze ex-proof fiş-priz takımı 4. 2 adet ABB,2P/16A,10kA,RCD30mA sigorta 5. 1 adet ABB,4P/32A,10kA,RCD30mA sigorta 6. 4+2 adet 0.2~4mm² Phoenix klemens(16A çıkış için) 7. 4+1 adet 0.2~10mm² Phoenix klemens(32A çıkış için) 8. 4+1 adet 0.5~16mm² Phoenix klemens(Güç girişi için) Ex-etiketi: II 2 G Ex db IIB+H2 T6 Gb II 2 D Ex tb IIIC T80℃ Db IP66 IP 66 koruma sınıfına sahiptir. -60℃~+60℃ aralığında çalışmaktadır. Güç girişi 1" tir.

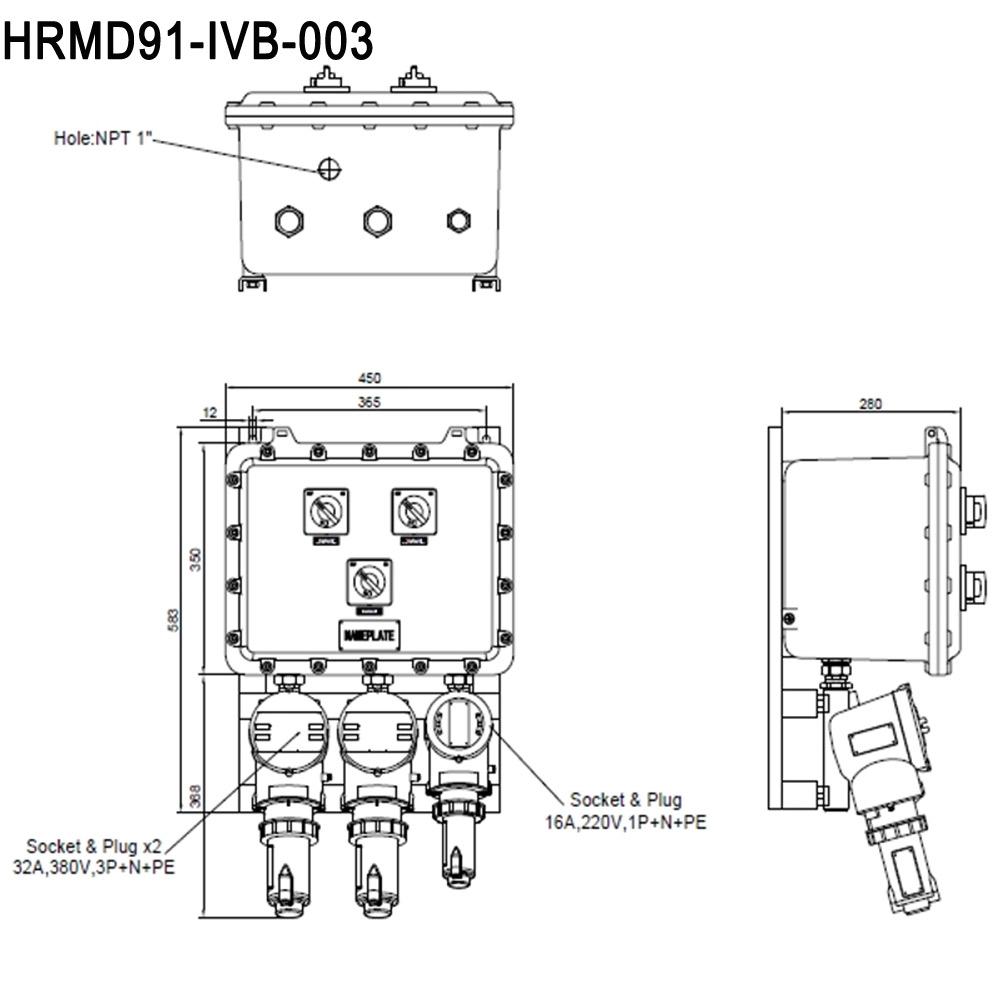

HRMD91-IVB-003	1 Monofaze-2 Trifaze Fiş-Priz kombinasyon paneli Panel içeriği: Gri renkli(RAL 7040) Alüminyum muhafazaya sahip. 1. Montaj sacı, 2. 1 adet BCZ85-16/220/3P - 16A, 220V, monofaze ex-proof fiş-priz takımı, 3. 2 adet BCZ85-32/380/5P - 32A, 380V, trifaze ex-proof fiş-priz takımı 4. 1 adet ABB,2P/16A,10kA,RCD30mA sigorta 5. 2 adet ABB,4P/32A,10kA,RCD30mA sigorta 6. 2+1 adet 0.2~4mm² Phoenix klemens(16A çıkış için) 7. 8+2 adet 0.2~10mm² Phoenix klemens(32A çıkış için) 8. 4+1 adet 0.5~16mm² Phoenix klemens(Güç girişi için) Ex-etiketi: II 2 G Ex db IIB+H2 T6 Gb II 2 D Ex tb IIIC T80℃ Db IP66 IP 66 koruma sınıfına sahiptir. -60℃~+60℃ aralığında çalışmaktadır. Güç girişi 1" tir.	HRMD91-IVB-004	2 Monofaze-2 Trifaze Fiş-Priz kombinasyon paneli Panel içeriği: Gri renkli(RAL 7040) Alüminyum muhafazaya sahip. 1. Montaj sacı, 2. 2 adet BCZ85-16/220/3P - 16A, 220V, monofaze ex-proof fiş-priz takımı, 3. 2 adet BCZ85-32/380/5P - 32A, 380V, trifaze ex-proof fiş-priz takımı 4. 2 adet ABB,2P/16A,10kA,RCD30mA sigorta 5. 2 adet ABB,4P/32A,10kA,RCD30mA sigorta 6. 4+2 adet 0.2~4mm² Phoenix klemens(16A çıkış için) 7. 8+2 adet 0.2~10mm² Phoenix klemens(32A çıkış için) 8. 4+1 adet 2.5~25mm² Phoenix klemens(Güç girişi için) Ex-etiketi: II 2 G Ex db IIB+H2 T6 Gb II 2 D Ex tb IIIC T80℃ Db IP66 IP 66 koruma sınıfına sahiptir. -60℃~+60℃ aralığında çalışmaktadır. Güç girişi 1" tir.
