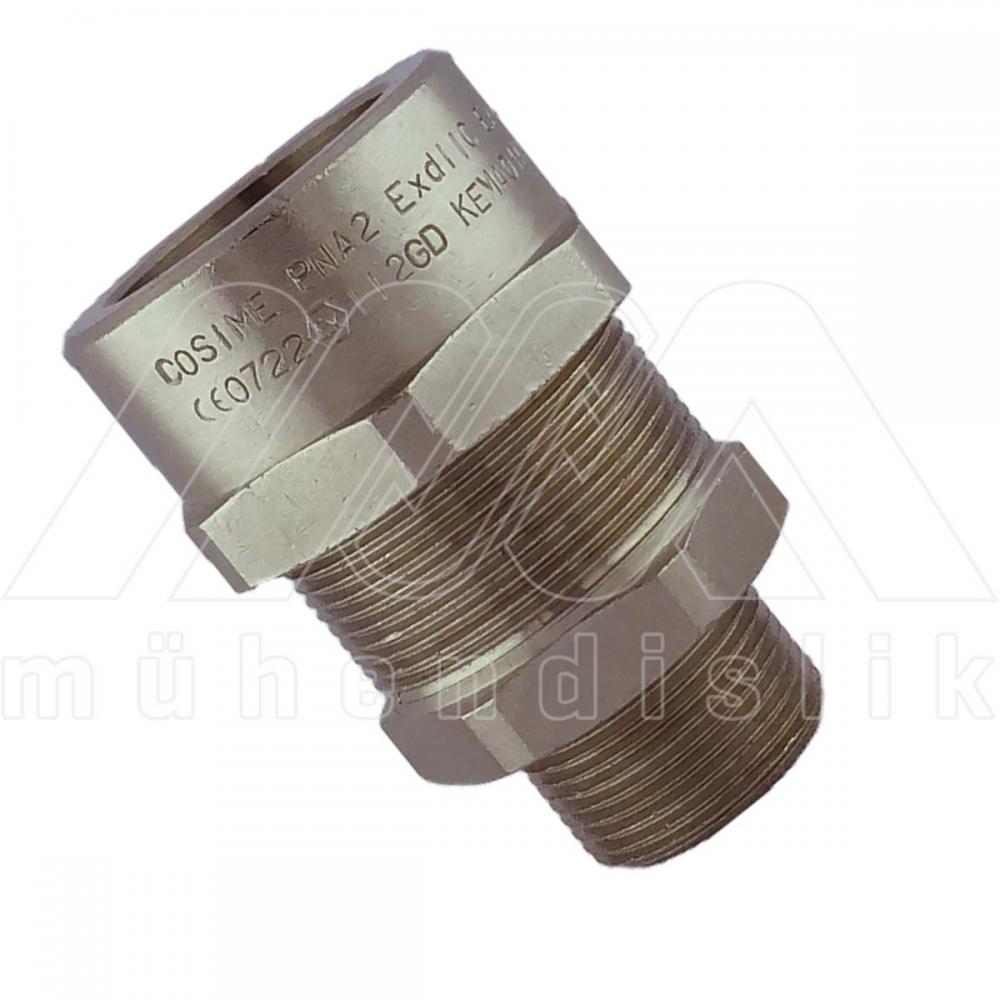

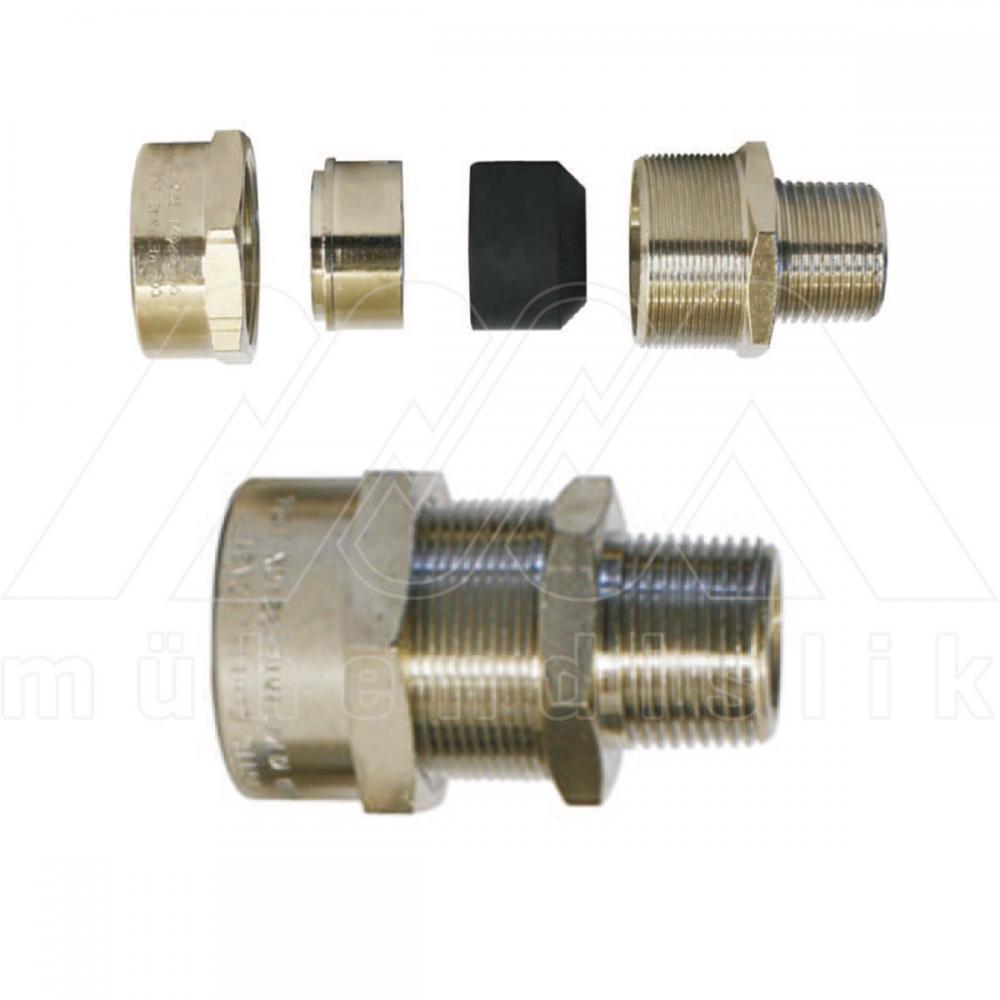

ВЗРЫВОЗАЩИЩЕННЫЕ КАБЕЛЬНЫЕ ВВОДЫ ДЛЯ НЕБРОНИРОВАННОГО КАБЕЛЯ (COSIME)
объяснение
ГАЗ | II2G Ex d IIC /Ex e IIC | IP66 / IP67 | Zone 1 - Zone 21 - Zone 2 - Zone 22 | |
ПЫЛЬ | II2D Ex tb IIIC | IP66 / IP67 | -20°C ÷ +40°C | -40°C ÷ +90°C |

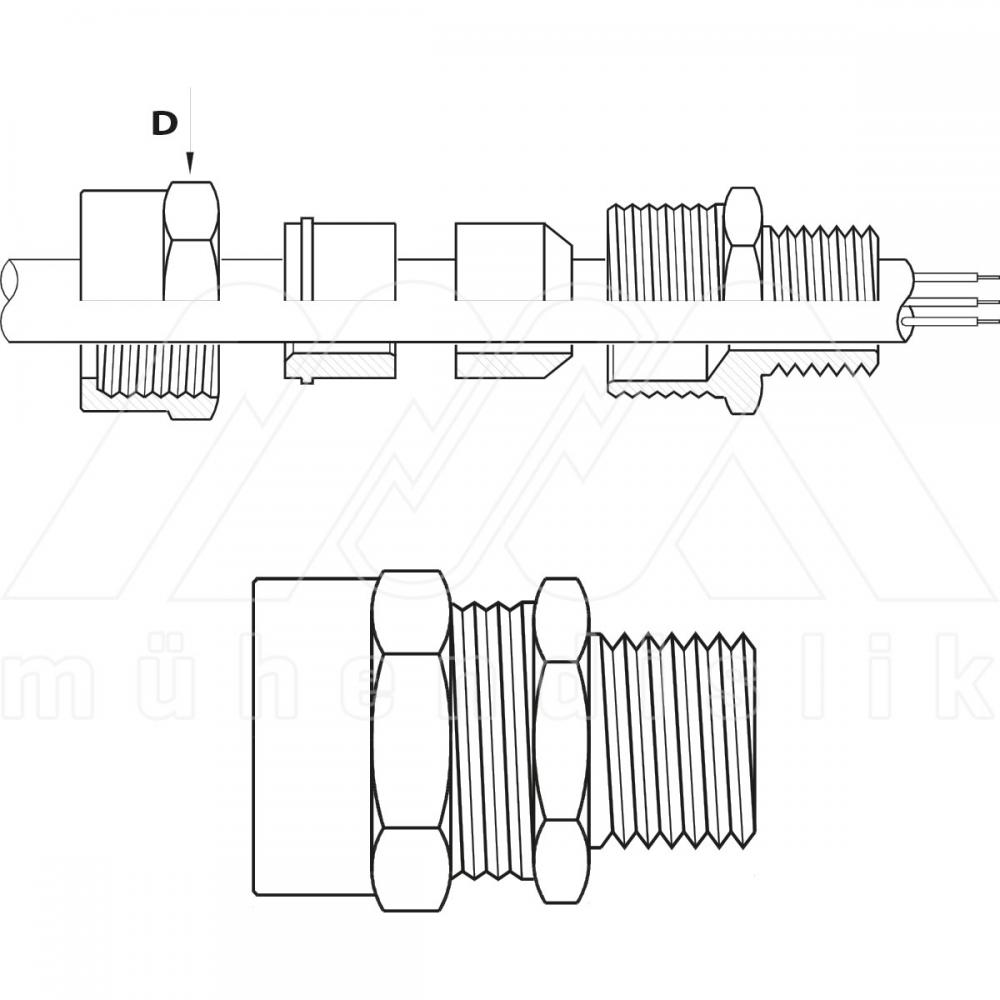

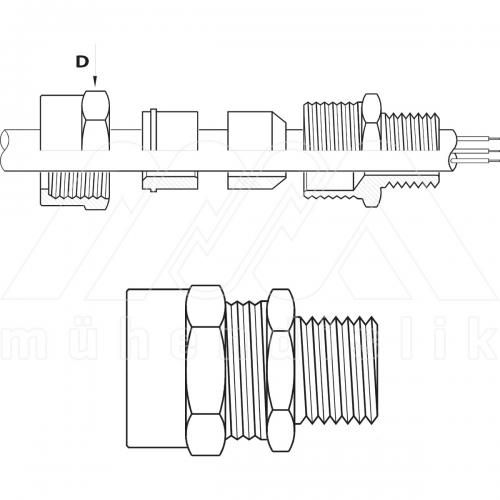

Газовый | Размер | Диапазон зажима кабеля (мм) | D (мм) | Вес (кг) | савана | Стопорной Гайки | теги земле | |
|---|---|---|---|---|---|---|---|---|
Ø мин. | Ø макс. | |||||||
PNA 0D | ½" | 4 | 10 | 27 | 0,122 | PGA 0 | DL 1 | PT 1 |
PNA 1D | ½" | 6 | 12 | 38 | 0,227 | PGA 2 | DL 1 | PT 1 |
PNA 12D | ¾" | 6 | 12 | 38 | 0,260 | PGA 2 | DL 2 | PT 2 |
PNA 2D | ¾" | 9 | 17 | 46 | 0,314 | PGA 3 | DL 2 | PT 2 |
PNA 3D | 1" | 14 | 23 | 56 | 0,452 | PGA 4 | DL 3 | PT 3 |
PNA 5AD | 1 ½" | 19 | 29 | 67 | 0,820 | PGA 5 | DL 5 | PT 5 |
PNA 5BD | 1 ½" | 28 | 36 | 72 | 0,796 | PGA 6 | DL 5 | PT 5 |
PNA 6D | 2" | 34 | 45 | 83 | 1,406 | PGA 6 | DL 6 | PT 6 |
PNA 8D | 3" | 47 | 59 | 108 | 3,000 | PGA 8 | DL 8 | PT 8 |
Метрический | Размер | Диапазон зажима кабеля (мм) | D (мм) | Вес (кг) | савана | Стопорной Гайки | теги земле | |
|---|---|---|---|---|---|---|---|---|
Ø мин. | Ø макс. | |||||||
PNA 0MD | M20x1,5 | 4 | 10 | 27 | 0,111 | PGA 0 | DL 1 | PT 1 |
PNA 1MD | M20x1,5 | 6 | 12 | 38 | 0,216 | PGA 2 | DL 1 | PT 1 |
PNA 2MD | M25x1,5 | 9 | 17 | 46 | 0,296 | PGA 3 | DL 2 | PT 2 |
PNA 3MD | M32x1,5 | 14 | 23 | 56 | 0,408 | PGA 4 | DL 3 | PT 3 |
PNA 5AMD | M40x1,5 | 19 | 29 | 67 | 0,668 | PGA 5 | DL 5 | PT 5 |
PNA 5BMD | M50x1,5 | 28 | 36 | 72 | 0,760 | PGA 6 | DL 5 | PT 5 |
PNA 6MD | M63x1,5 | 34 | 45 | 83 | 1,360 | PGA 6 | DL 6 | PT 6 |
