ВЗРЫВОЗАЩИЩЕННАЯ КОРОБКА ШТЕПСЕЛЬНОЙ РОЗЕТКИ (WAROM)

Код продукта:HRMD91

Взрывозащищенные (Exproof) распределительные коробки для розеток изготавливаются с использованием взрывозащищенных панелей типа BXT, в которые в необходимом количестве устанавливаются однофазные и трехфазные комплекты вилок и розеток. Комплекты вилок и розеток монтируются на панель с помощью необходимых взрывозащищенных фитингов.
Содержимое распределительных коробок для розеток включает в себя:
рычаги управления автоматическими выключателями, кнопки, переключатели, сигнальные лампы и т. д. для управления автоматическими выключателями и реле дифференциального тока на крышке;
реле дифференциального тока; автоматический выключатель для управления комплектом розеток;
необходимые кабели между автоматическими выключателями и комплектами вилок и розеток.

Взрывозащищенные распределительные коробки для розеток используются для организации и обеспечения безопасности розеточных соединений в электрических системах. Эти коробки используются для организации соединений различных электрических устройств путем объединения различных типов розеток.

Папки

Имя файла	Размер файла	операции
HRMD91_КАТАЛОГ	1820 KB	Скачать
HRMD91_ТЕХНИЧЕСКИЙ ПАСПОРТ	613 KB	Скачать
HRMD91_сертифика-IECEx	519 KB	Скачать

объяснение

HRMD91-IIIB-001	Комбинированный распределительный щит с одним однофазным и одним трехфазным вилочным щитом. Состав щита: Корпус выполнен из алюминия серого цвета (RAL 7040). 1. Монтажная пластина, 2. 1 x BCZ85-16/220/3P - 16A, 220V, однофазный взрывозащищенный комплект вилки и розетки, 3. 1 x BCZ85-32/380/5P - 32A, 380V, трехфазный взрывозащищенный комплект вилки и розетки, 4. 1 x ABB, 2P/16A, 10kA, предохранитель RCD30mA, 5. 1 x ABB, 4P/32A, 10kA, предохранитель RCD30mA, 6. 2+1 x клеммные колодки Phoenix 0,2~4 мм² (для выхода 16A), 7. 4+1 x клеммные колодки Phoenix 0,2~10 мм² (для выхода 32A), 8. 4+1 x клеммные колодки Phoenix 0,5~16 мм² (для питания) вход) (для) Обозначение Ex: II 2 G Ex db IIB+H2 T6 Gb II 2 D Ex tb IIIC T80℃ Db IP66 Имеет класс защиты IP 66. Работает в диапазоне от -60℃ до +60℃. Входная мощность составляет 1”.	HRMD91-IVB-002	Комбинированный распределительный щит на 2 однофазных и 1 трехфазный разъемов. Состав щита: Корпус из алюминия серого цвета (RAL 7040). 1. Монтажная пластина, 2. 2 x BCZ85-16/220/3P - 16A, 220V, однофазный взрывозащищенный комплект вилки и розетки, 3. 1 x BCZ85-32/380/5P - 32A, 380V, трехфазный взрывозащищенный комплект вилки и розетки 4. 2 x ABB, 2P/16A, 10kA, RCD30mA предохранителя 5. 1 x ABB, 4P/32A, 10kA, RCD30mA предохранителя 6. 4+2 x 0,2~4 мм² клеммные колодки Phoenix (для выхода 16A) 7. 4+1 x 0,2~10 мм² клеммные колодки Phoenix (для выхода 32A) 8. 4+1 x 0,5~16 мм² клеммные колодки Phoenix (для подключения питания) (для) Маркировка Ex: II 2 G Ex db IIB+H2 T6 Gb II 2 D Ex tb IIIC T80℃ Db IP66 Имеет класс защиты IP 66. Работает в диапазоне от -60℃ до +60℃. Входная мощность составляет 1”.

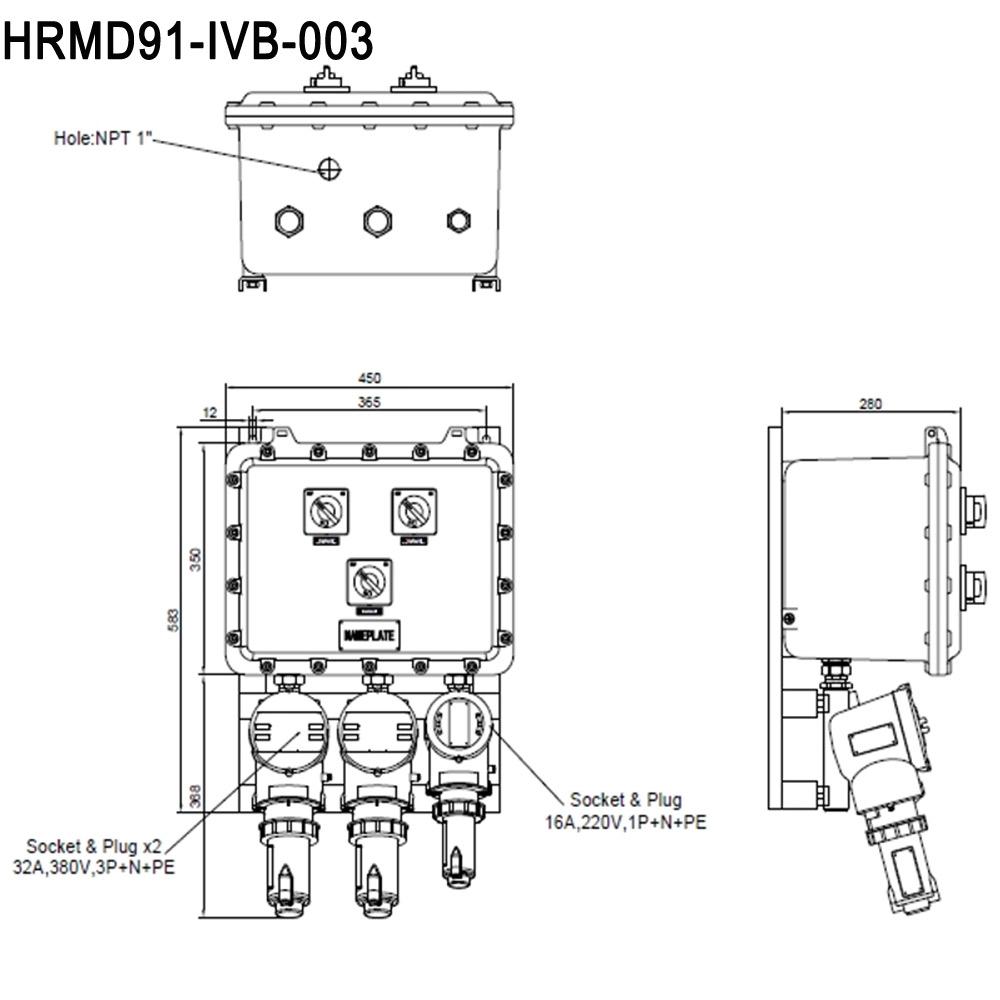

HRMD91-IVB-003	1. Однофазный – 2. Трехфазный комбинированный распределительный щит с вилкой и розеткой. Состав щита: Корпус выполнен из алюминия серого цвета (RAL 7040). 1. Монтажная пластина, 2. 1 комплект однофазных взрывозащищенных вилочных розеток BCZ85-16/220/3P - 16A, 220V, 3. 2 комплекта трехфазных взрывозащищенных вилочных розеток BCZ85-32/380/5P - 32A, 380V, 4. 1 предохранитель ABB, 2P/16A, 10kA, RCD30mA, 5. 2 предохранителя ABB, 4P/32A, 10kA, RCD30mA, 6. 2+1 клеммных колодки Phoenix 0,2~4 мм² (для выхода 16A), 7. 8+2 клеммных колодки Phoenix 0,2~10 мм² (для выхода 32A), 8. 4+1 клеммных колодки Phoenix 0,5~16 мм² (для питания) вход) (для) Обозначение Ex: II 2 G Ex db IIB+H2 T6 Gb II 2 D Ex tb IIIC T80℃ Db IP66 Имеет класс защиты IP 66. Работает в диапазоне от -60℃ до +60℃. Входная мощность составляет 1”.	HRMD91-IVB-004	Комбинированный распределительный щит с двумя однофазными и двумя трехфазными вилками и розетками. Состав щита: Корпус выполнен из алюминия серого цвета (RAL 7040). 1. Монтажная пластина, 2. 2 x BCZ85-16/220/3P - 16A, 220V, однофазный взрывозащищенный комплект вилки и розетки, 3. 2 x BCZ85-32/380/5P - 32A, 380V, трехфазный взрывозащищенный комплект вилки и розетки, 4. 2 x ABB, 2P/16A, 10kA, RCD30mA предохранители, 5. 2 x ABB, 4P/32A, 10kA, RCD30mA предохранители, 6. 4+2 x 0,2~4 мм² клеммные колодки Phoenix (для выхода 16A), 7. 8+2 x 0,2~10 мм² клеммные колодки Phoenix (для выхода 32A), 8. 4+1 x 2,5~25 мм² клеммные колодки Phoenix (для (входная мощность) (для) Маркировка Ex: II 2 G Ex db IIB+H2 T6 Gb II 2 D Ex tb IIIC T80℃ Db IP66 Имеет класс защиты IP 66. Работает в диапазоне от -60℃ до +60℃. Входная мощность составляет 1”.
