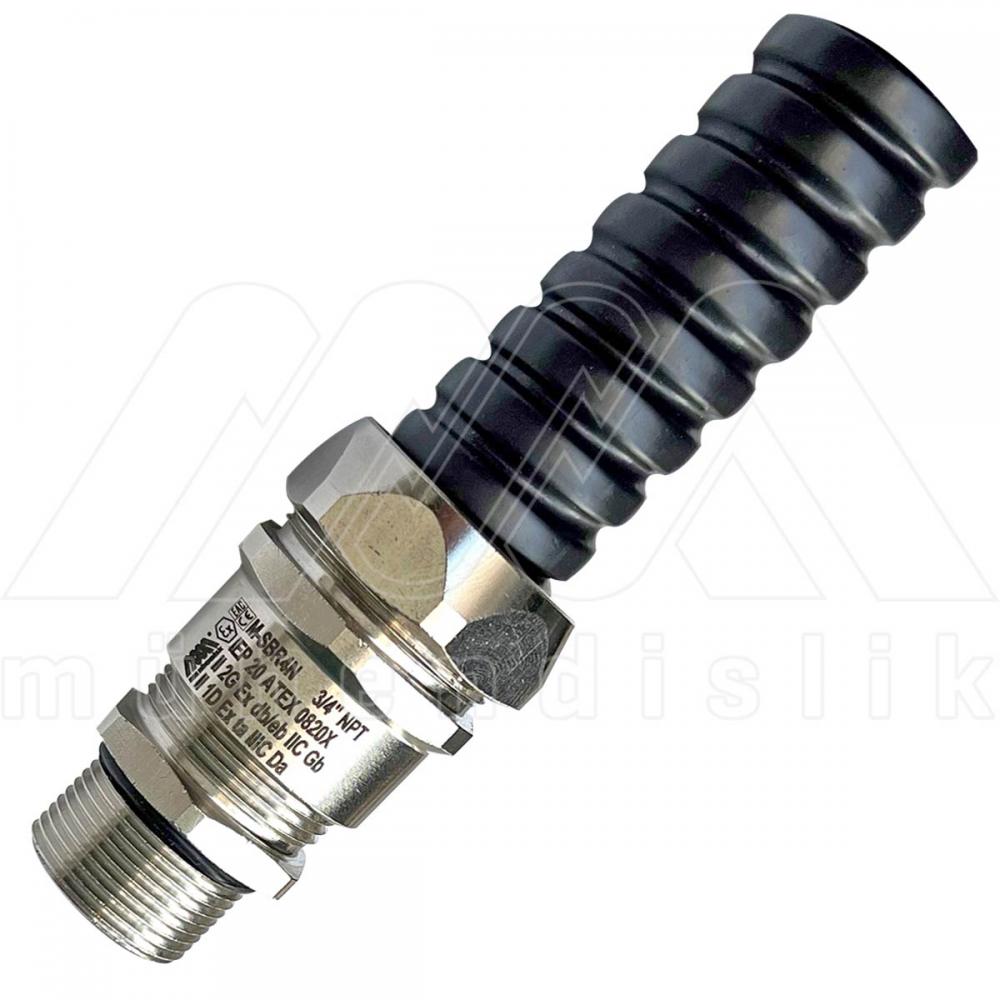

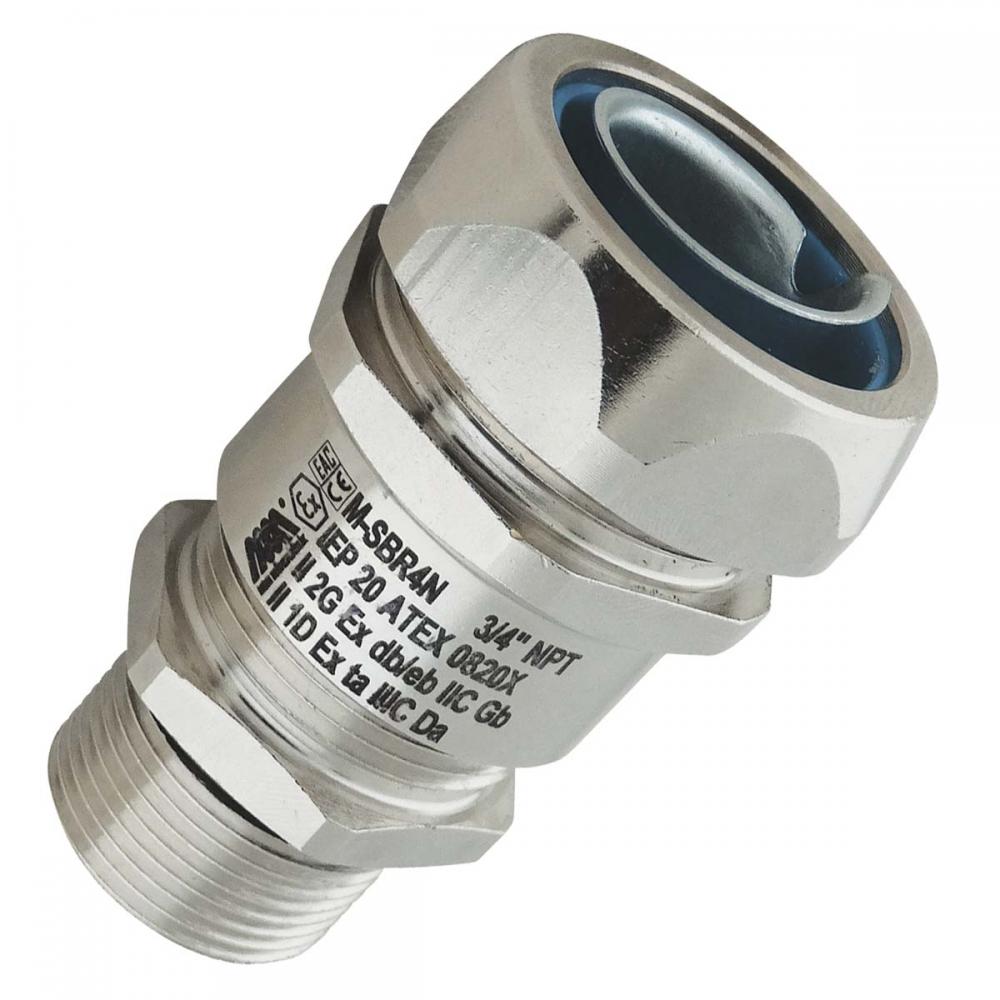

ВЗРЫВОЗАЩИЩЕННОЕ ГИБКИХ СПИРАЛЬНЫХ ТРУБКОВ ЖЕЛЕЗ (МСБР)
Код продукта:M-SBR
- М-СБР тип Ex-доказательства штуцеры гибких спиральных трубков покрынный никель над латунью.
- Один конец фитингов типа MSBR Ex-proof крепится к гибким трубопроводам из стали non-Ex.
- Уплотнение в фитинге затягивает кабель, и получается защита ex proof.
- МСБр тип Ex доказательство гибкие спиральные трубки крепление и функцию кабеля гофрируя этот соединитель МСМ происхождения.
Папки
| Имя файла | Размер файла | операции |
|---|---|---|
| M-SBR-ТЕХНИЧЕСКИЙ ПАСПОРТ | 753 KB | Скачать |
| M-SBR-сертифика | 1576 KB | Скачать |
| M-SBR_сертифика-CE | 632 KB | Скачать |
| M-SBR_сертифика-EAC Нажмите, чтобы просмотреть все продукты, сертифицированные EAC | 2995 KB | Скачать |
объяснение
ГАЗ | I M2 Ex db/eb I Mb - II 2G Ex db/eb IIC Gb | IP66/IP68 | Zone 1 - Zone 21 - Zone 2 - Zone 22 | |
ПЫЛЬ | II 1D Ex tb IIIC Da | IP66/IP68 | -60°C ÷ +180°C | -40°C ÷ +100°C |
Код | Метрический | Соответствующий Тип | Соответствующий Размер | Кабель обжимной |
|---|---|---|---|---|
M-SBR1M | M12x1,5 | M..-10 | 10-1/4" | 4,0-8,0 |
M-SBR2M | M16x1,5 | M..-13 | 13-3/8" | 5,0-10,0 |
M-SBR3M | M20x1,5 | M..-16 | 16-1/2" | 10,0-14,0 |
M-SBR4M | M25x1,5 | M..-21 | 21-3/4" | 13,0-18,0 |
M-SBR5M | M32x1,5 | M..-26 | 26-1" | 18,0-25,0 |
M-SBR6M | M40x1,5 | M..-35 | 35-1 1/4" | 22,0-32,0 |
M-SBR7M | M50x1,5 | M..-40 | 40-1 1/2" | 30,0-38,0 |
M-SBR8M | M63x1,5 | M..-52 | 52-2" | 34,0-44,0 |
M-SBR9M | M75x1,5 | M..-63 | 63-2 1/2" | 48,0-57,0 |
M-SBR10M | M80x1,5 | M..-78 | 78-3" | 56,0-70,0 |
M-SBR11M | M100x1,5 | M..-102 | 102-4" | 70,0-89,0 |
Код | ДНЯО | Соответствующий Тип | Соответствующий Размер | Кабель обжимной |
|---|---|---|---|---|
M-SBR1N | 1/4" | M..-10 | 10-1/4" | 4,0-8,0 |
M-SBR2N | 3/8" | M..-13 | 13-3/8" | 5,0-10,0 |
M-SBR3N | 1/2" | M..-16 | 16-1/2" | 10,0-14,0 |
M-SBR4N | 3/4" | M..-21 | 21-3/4" | 13,0-18,0 |
M-SBR5N | 1" | M..-26 | 26-1" | 18,0-25,0 |
M-SBR6N | 1 1/4" | M..-35 | 35-1 1/4" | 22,0-32,0 |
M-SBR7N | 1 1/2" | M..-40 | 40-1 1/2" | 30,0-38,0 |
M-SBR8N | 2" | M..-52 | 52-2" | 34,0-44,0 |
M-SBR9N | 2 1/2" | M..-63 | 63-2 1/2" | 48,0-57,0 |
M-SBR10N | 3" | M..-78 | 78-3" | 56,0-70,0 |
M-SBR11N | 4" | M..-102 | 102-4" | 70,0-89,0 |
